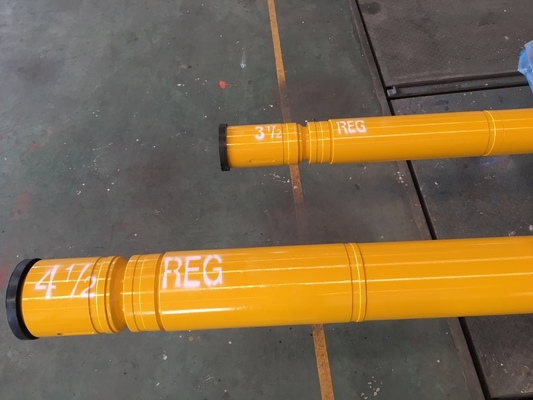

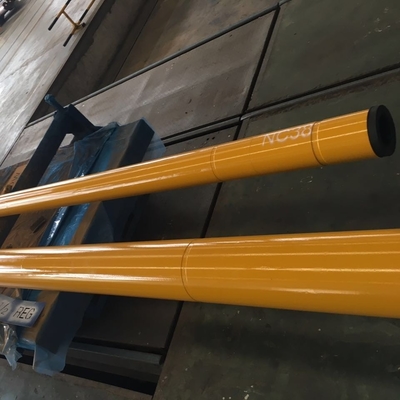

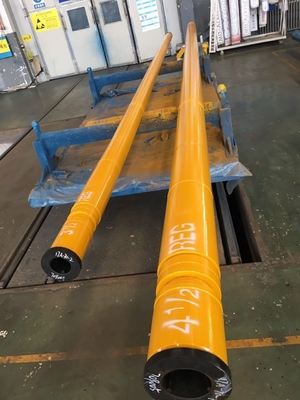

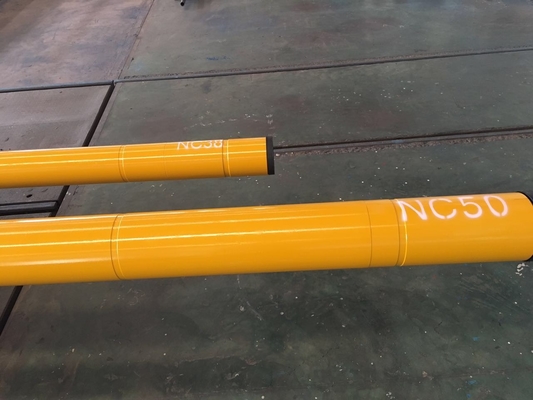

Poziome wiercenie kierunkowe 127 mm 5-stopniowy silnik błotny w otworze z Fix Bend
Silnik wgłębny składa się z pięciu zespołów łożyska, sekcji mocy, sprzęgła, zaworu zapobiegającego upadkowi i obejściowego.Zasada działania Downhole Mud Motor polega na przekształcaniu energii ciśnienia cieczy w energię mechaniczną za pomocą płynu wiertniczego jako mocy.Jest to wolumetryczne narzędzie do wiercenia wgłębnego.Podczas prac wiertniczych płuczka jest wypompowywana przez pompę płuczkową i wpływa do silnika przez zawór obejściowy, tworząc pewną różnicę ciśnień między wlotem i wylotem silnika, aby popchnąć wirnik do obracania się wokół osi stojan.Wały kardana i wały napędowe przenoszą prędkość obrotową i moment obrotowy na wiertło.
Nasza firma czterokrotnie unowocześniła technologię produkcji na jednostce rozbijającej o rygorystyczny proces i bardziej rozsądną konstrukcję, poprawiła jej funkcje i ułatwiła obsługę.
Cechy uszczelnionego olejem silnika otworowego wału przekładni
Poprawia się środowisko pracy łożyska oporowego i łożyska promieniowego, a czas pracy silnika wgłębnego podczas jednej podróży jest zwiększony.
Cechy silnika otworowego odpornego na wysokie temperatury
Stojan jest wyposażony w najwyższej jakości gumę odporną na wysoką temperaturę, która umożliwia silnikowi wgłębnemu stabilną pracę przez długi czas pod otworem, gdzie temperatura dochodzi nawet do 150°C i 180°C.
| 钻具 型号 | 5LZ120×7,0(Ⅱ) | 5LZ120 × 7,0-4,5 | 5LZ120×7,0V | 7LZ120×7,0-2,9 | ||
| Model | 4755635 | 4755645 | 4755650 | 4757829 | ||
| 适合 井眼 | w | 57/8– 77/8 149,2-200 | 57/8– 77/8 149,2-200 | 57/8– 77/8 149,2-200 | 57/8– 77/8 149,2-200 | 57/8– 77/8 149,2-200 |
| Rozmiar bitu | mm | |||||
| w | 43/4122 | 43/4122 | 43/4122 | 43/4122 | 43/4122 | |
| OD | mm | |||||
| ABH | ° | 0-3 | 0-3 | 0-3 | 0-3 | 0-3 |
| 马达头数Płatek | 5:06 | 5:06 | 5:06 | 7:08 | 7:08 | |
| 马达级数Etapy | 3,5 | 4,5 | 5 | 2.2 | 2,9 | |
| 马达压降 | MPa | 3,5508 | 4,5653 | 5.0725 | 2.2319 | 2,9 |
| Nacisk | PSI | 421 | ||||
| 流量 范围Przepływ | l/s | 9-13-16143-206-254 | 10-14-18159-222-285 | 9-13-16143-206-254 | 10-15-19159-238-301 | 10-15-19 |
| GPM | 159-238-301 | |||||
| 每 转 排量 | L/r | 4.00,95 | 4,80,8 | 4.00,95 | 7,60,5 | 12.59 |
| Przepływ na rewolucję | r/gal | 0,3 | ||||
| 钻头 转速 | obr./min | 136-197-243 | 126-176-227 | 136-197-243 | 80-118-150 | 48-72-91 |
| Szybkość bitowa | ||||||
| 工作 扭矩 | Nm | 17001255 | 25601890 | 22801683 | 20201490 | 4650 |
| Moment obrotowy | Ft-funty | 3429 | ||||
| 最大扭矩Maks.moment obrotowy | Nm | 25501880 | 38402832 | 34202522 | 30302235 | 6970 |
| Ft-funty | 5140 | |||||
| 输出 功率 | kw | 25,2–44,833,8-60 | 34-9153,6-96,5 | 36-6448,2-85,8 | 17-4722,8-63 | 23-44 |
| Moc wyjściowa | HP | 30,8-59 | ||||
| 推荐 钻压 | KN | 306600 | 408800 | 408800 | 306600 | 40 |
| Waga na bit | funt | 8800 | ||||
| 最大 钻压Maks.Waga na bit | KNfunt | 6013200 | 6013200 | 6013200 | 6013200 | 60 |
| 13200 | ||||||
| 连接螺纹Połączenie (REG) | Górna (pudełko) | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 |
| Dolna (pudełko) | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | ||
Pakowanie: Standardowe opakowanie eksportowe dla silnika błotnego w otworze
Dostawa: Zwykle 10-15 dni po wpłacie zaliczki.
Glorytek Industry (Pekin) Co., Ltd jest profesjonalnym producentem i dostawcą sprzętu wiertniczego i narzędzi wiertniczych z ponad 20-letnim doświadczeniem.Jesteśmy wspierani i wspomagani przez wysoce doświadczony zespół badawczo-rozwojowy i inżynierów, którzy umożliwiają nam pomyślną realizację wszystkich przydzielonych projektów zgodnie z wymaganiami klientów.
Właściwa obsługa i dedykowana konserwacja to podstawa dobrego funkcjonowania sprzętu.Odwołanie się do instrukcji obsługi i opanowanie zasad jej działania pomoże zmniejszyć pracochłonność i poprawić wydajność produkcji.
Ściśle przestrzegamy systemu kontroli jakości ISO9001: 2000.Postępowanie ściśle zgodnie z procedurami produkcyjnymi i aktywne naprawianie szkód to nasze podstawowe wartości związane z odpowiedzialnością za produkty i poszanowaniem życia.
