Fix Bend 120mm 5-stopniowy silnik błotny w otworze do poziomego wiercenia kierunkowego
Silnik wgłębny składa się z pięciu zespołów łożyska, sekcji mocy, sprzęgła, zaworu zapobiegającego upadkowi i obejściowego.
Zespół zaworu obejściowego składa się z korpusu zaworu, rdzenia zaworu, tulei zaworu, sprężyny, płyty sitowej, uszczelek i pierścienia zabezpieczającego.
Zespół Anti-Drop składa się z Sub-Anti-drop, śruby Anti-drop i pręta Anti-drop
Funkcją sprzęgła zespołu sprzęgającego jest przekształcanie ruchu planetarnego w stały stały obrót sekcji mocy, aby przenosić moment obrotowy i prędkość z silnika na sekcję mocy, ale niektóre są sprzęgłami elastycznymi.

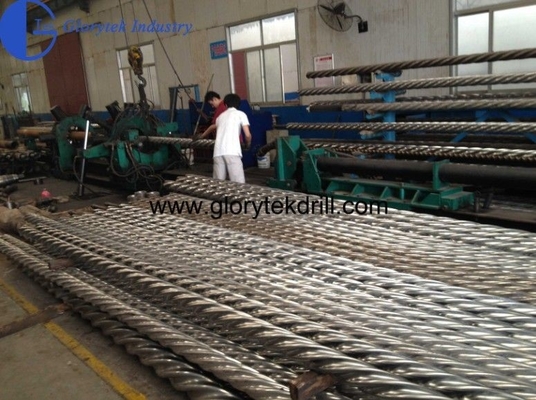

Zespół sekcji mocy składa się ze stojana i wirnika.Stojan powstaje poprzez ściśnięcie gumowej tulei na ściance stalowej rury.Tworzy strukturę spiralną o określonym parametrze geometrycznym.Rotor to chromowany pręt śrubowy.
Zespół łożyska ma przenosić dynamiczną siłę obrotową silnika na wiertło, aby w międzyczasie wytrzymać siłę osiową i obciążenie promieniowe od ciężaru wiercenia.
Cechy silnika otworowego z regulacją kąta wygiętego

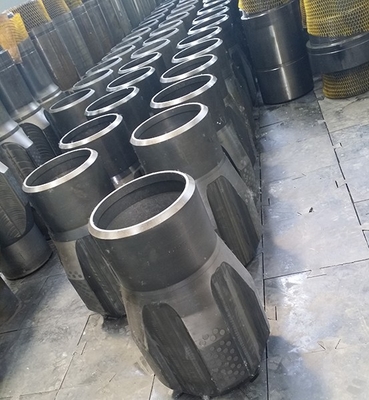

Kąt zgięcia silnika wgłębnego można regulować na głowicy odwiertu.Stabilizatory o różnych kształtach i rozmiarach można zmieniać zgodnie z różnymi wymaganiami.
Cechy silnika otworowego z bliskim bitem
Punkt pomiarowy przyrządu pomiarowego jest zainstalowany w silniku wiertniczym, który znajduje się bliżej wiertła.Tor wiertniczy jest dokładniejszy i bardziej niezawodny.
| 钻具 型号 | 5LZ120×7,0(Ⅱ) | 5LZ120 × 7,0-4,5 | 5LZ120×7,0V | 7LZ120×7,0-2,9 | ||
| Model | 4755635 | 4755645 | 4755650 | 4757829 | ||
| 适合 井眼 | w | 57/8– 77/8 149,2-200 | 57/8– 77/8 149,2-200 | 57/8– 77/8 149,2-200 | 57/8– 77/8 149,2-200 | 57/8– 77/8 149,2-200 |
| Rozmiar bitu | mm | |||||
| w | 43/4 122 | 43/4 122 | 43/4 122 | 43/4 122 | 43/4 122 | |
| OD | mm | |||||
| ABH | ° | 0-3 | 0-3 | 0-3 | 0-3 | 0-3 |
| 马达头数Płatek | 5:06 | 5:06 | 5:06 | 7:08 | 7:08 | |
| 马达级数Etapy | 3,5 | 4,5 | 5 | 2.2 | 2,9 | |
| 马达压降 | MPa | 3,5 508 | 4,5 653 | 5.0 725 | 2.2 319 | 2,9 |
| Nacisk | PSI | 421 | ||||
| 流量 范围 Przepływ | l/s | 9-13-16 143-206-254 | 10-14-18 159-222-285 | 9-13-16 143-206-254 | 10-15-19 159-238-301 | 10-15-19 |
| GPM | 159-238-301 | |||||
| 每 转 排量 | L/r | 4.0 0,95 | 4,8 0,8 | 4.0 0,95 | 7,6 0,5 | 12.59 |
| Przepływ na rewolucję | r/gal | 0,3 | ||||
| 钻头 转速 | obr./min | 136-197-243 | 126-176-227 | 136-197-243 | 80-118-150 | 48-72-91 |
| Szybkość bitowa | ||||||
| 工作 扭矩 | Nm | 1700 1255 | 2560 1890 | 2280 1683 | 2020 1490 | 4650 |
| Moment obrotowy | Ft-funty | 3429 | ||||
| 最大扭矩Maks.moment obrotowy | Nm | 2550 1880 | 3840 2832 | 3420 2522 | 3030 2235 | 6970 |
| Ft-funty | 5140 | |||||
| 输出 功率 | kw | 25,2–44,8 33,8-60 | 34-91 53,6-96,5 | 36-64 48,2-85,8 | 17-47 22,8-63 | 23-44 |
| Moc wyjściowa | HP | 30,8-59 | ||||
| 推荐 钻压 | KN | 30 6600 | 40 8800 | 40 8800 | 30 6600 | 40 |
| Waga na bit | funt | 8800 | ||||
| 最大 钻压 Maks.Waga na bit | KN funt | 60 13200 | 60 13200 | 60 13200 | 60 13200 | 60 |
| 13200 | ||||||
| 连接螺纹Połączenie (REG) | Górna (pudełko) | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 |
| Dolna (pudełko) | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | ||

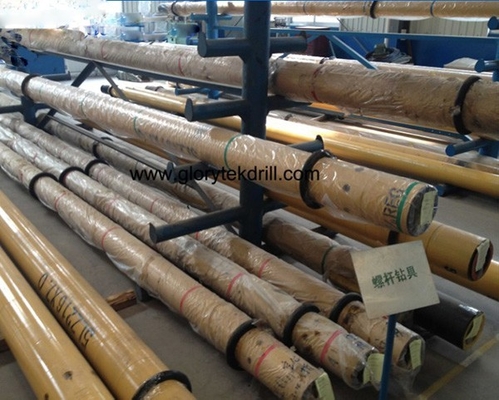

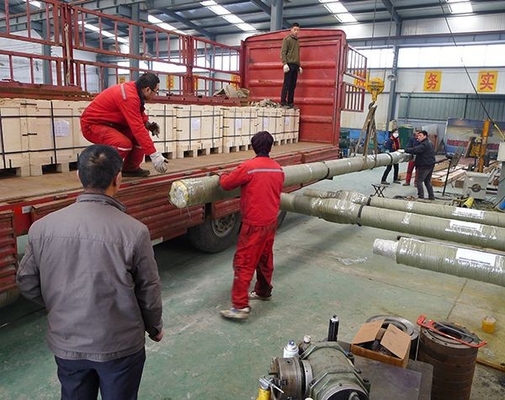

Pakowanie: Standardowe opakowanie eksportowe dla silnika błotnego w otworze
Dostawa: Zwykle 10-15 dni po wpłacie zaliczki.
