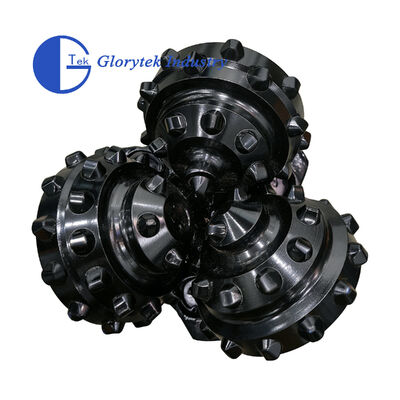

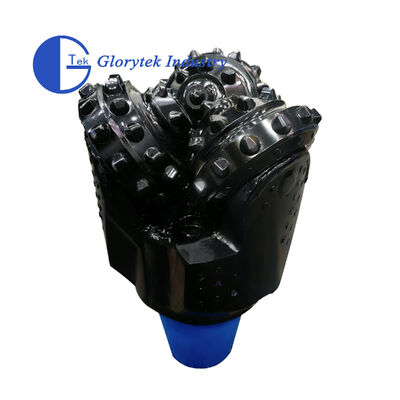

Wiertło zębate TCI
1. Opis:
Wiertło walcowe jest szeroko stosowanym wiertłem.
Podczas pracy wiertła walcowego zęby tnące naprzemiennie stykają się z dnem odwiertu, moment obrotowy kruszenia skały jest mały, powierzchnia styku między zębami tnącymi a dnem odwiertu jest mała, ciśnienie właściwe jest wysokie.
Łatwo przenika przez formację; całkowita długość krawędzi roboczej jest duża, dzięki czemu zużycie jest stosunkowo zmniejszone. Wiertło walcowe może dostosować się do różnych formacji od miękkich do twardych.
2. Cechy konstrukcyjne:
Wiertło z wkładkami to uszczelnione łożysko ślizgowe lub toczne z magazynem oleju, trójstożkowe wiertło strumieniowe, zoptymalizowana konstrukcja, rozsądne rozmieszczenie zębów, różne kształty i wysokości zębów zaprojektowane dla różnych formacji skalnych;
Dobra ochrona średnicy, system łożyskowy z wkładką ze stopu antyciernego i posrebrzany, precyzyjna obróbka, zapobiegający zacinaniu, wysoka nośność, długa żywotność. Szeroko stosowane w eksploatacji złóż ropy i gazu oraz wierceniach geologicznych, mogą osiągnąć wysoką wydajność wiercenia.
Wiertło z wkładkami wykorzystuje zęby z węglików spiekanych o wysokiej wytrzymałości, zoptymalizowaną liczbę rzędów zębów, liczbę zębów, wysokość zębów i kształt zębów ze stopu, w pełni wykorzystując zdolność cięcia wiertła z wkładkami.
3. Zalecane parametry wiercenia:
| IADC WOB (KN/mm) |
RPM (obr./min) |
Zastosowanie |
Formacje |
| 417/437/447/415/435 |
0,35~0,9 |
150~70 |
Formacje bardzo miękkie o niskiej wytrzymałości na ściskanie i wysokiej zdolności wiercenia, takie jak glina, iłowiec, kreda, gips, sól, miękki wapień itp. |
| 517/527/515 |
0,35~1,0 |
140~60 |
Formacje miękkie o niskiej wytrzymałości na ściskanie i wysokiej zdolności wiercenia, takie jak iłowiec, gips, sól, miękki wapień itp. |
| 537/547/535 |
0,45~1,0 |
120~50 |
Formacje miękkie do średnich o niskiej wytrzymałości na ściskanie, takie jak średni, miękki łupek, średnio-miękki wapień, średnio-miękki piaskowiec, formacja średnia z twardszymi i ściernymi wkładkami itp. |
| 617/615 |
0,45~1,1 |
90~50 |
Formacja średnio-twarda o wysokiej wytrzymałości na ściskanie, taka jak twardy łupek, wapień, piaskowiec, dolomit itp. |
| 637/635 |
0,5~1,2 |
80~40 |
Formacje twarde o wysokiej wytrzymałości na ściskanie, takie jak piaskowiec, wapień, dolomit, twardy gips, marmur itp. |
| Uwaga: Górne limity WOB i RPM w powyższej tabeli nie powinny być używane jednocześnie. |
4. Specyfikacje:
| Rozmiar |
6 1/2" |
| Kod IADC |
637 |
| Gwint |
3 1/2REG |
| Wymiary |
205*205*350(mm) |
| Typ zębów |
Typ standardowy |
| Cecha stożka tylnego |
Pojedynczy rząd |
| Ochrona uszczelnienia |
Typ wzmocniony |
| Waga netto/brutto (KG) |
17/18 |
5. Zalety:
- Podczas pracy wiertła walcowego zęby tnące naprzemiennie stykają się z dnem odwiertu, moment obrotowy kruszenia skały jest mały, powierzchnia styku między zębami tnącymi a dnem odwiertu jest mała;
- Ciśnienie właściwe jest wysokie i łatwo jest wbić się w formację;
- Całkowita długość krawędzi roboczej jest duża, dzięki czemu zużycie jest stosunkowo zmniejszone;
- Wiertło walcowe może dostosować się do różnych formacji od miękkich do twardych.
6. Pakowanie i dostawa:
