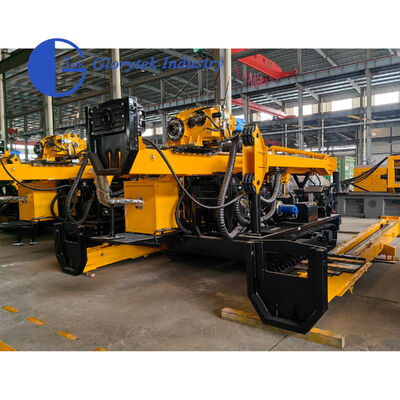

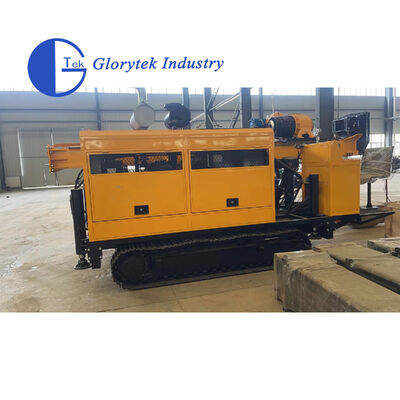

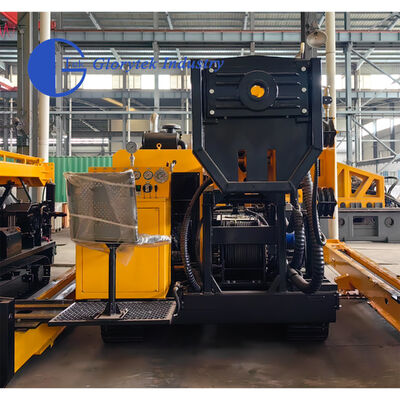

GLDX-4 Podwozie pełnohydrauliczne do wiercenia rdzenia do poszukiwań gazu ziemnego i wód podziemnych

Opis

Ogólny przegląd

W krajach rozwiniętych wiodące wiertarki rdzeniowe są całkowicie hydraulicznie sterowane. Technologia tworzenia rdzenia drutowego z diamentową końcówką. W ramach programu "Współpraca w dziedzinie technologii wiertniczych i sprzętu powiązanego"rnkrajowe i krajowe Nasza fabryka opracowała GLDX-4 Full Hydraulic Operated Core Drill Rig. urządzenia wiertnicze mogą zastąpić produkty importowane i być stosowane w dziedzinach geologii, metalurgii, poszukiwania węgla, ropy naftowej, gazu ziemnego i wód podziemnych.

Główne cechy techniczne

1.Płaszczyzna przyjmuje podwozie z kołami.
2.Głowa wiertarki ma strukturę typu chuck. Szybkość może być regulowana przez ciśnienie hydrauliczne z bezstopniową zmianą prędkości, która może Głowa wiertarki jest napędzana przez cylinder bezpośrednio i ustawiona z mechanizm translacji bocznej.
3Mast jest składany, wygodny w transporcie i magazynowanie, z przesuwaną funkcją dotykową.
4System hydrauliczny wykorzystuje czułe na obciążenie układy sterowania, a obrót wrotnika jest napędzany przez silnik pojedynczy z zamkniętym obwodem, o wysokiej wydajności pracy.
5- maszt jest wyposażony w przewodnik centralny w górnej i w dolnej części. Przyjmuje się zacisk hydrauliczny w pozycji powyżej otworu wiertniczego.
6.Wyposażone w platformę roboczą z otworami i dwie warstwy platforma robocza



Specyfikacje:

Liczby zawarte w tych tabelach zostały obliczone na podstawie doświadczeń z terenu i można się z nich racjonalnie spodziewać.
Rzeczywista zdolność wiercenia będzie zależała od narzędzi i warunków znajdujących się w zbiorniku, stosowanych technik wiercenia i sprzętu

	Model	DX-4 w pełni hydrauliczny
Silnik Diesla	Model	chemikaliów chemicznych
	Władza	132 kW
	Prędkość	2200 obr./min
Pojemność wiercenia	BQ	1000 metrów
	NQ	700 metrów
	Siedziba	500 metrów
Pojemność rotacji	RPM	Cztery zmiany/zmienna bezstopniowa0-1100 obr./min.
	Max.Tork	4200N·m
	Wstrzymać średnik	Φ98 mm
	Maks.Możliwość podnoszenia wrotnika	150 kN
	Maksymalna moc zasilająca	60 kN
Pojemność głównego dźwigni	Siła podnosząca (jednoszytkowy przewód)	57kN
	Średnica drutu stalowego	12 mm
	Długość drutu stalowego	50 metrów
Pojemność podnośnika stalowego	Siła podnosząca (jednoszytkowy przewód)	12kN (goły bęben)
	Średnica drutu stalowego	6 mm
	Długość drutu stalowego	1000 metrów
Mast	Wysokość mastu	11m
	Kąt regulacji mastu	0°-90°
	kąt wiercenia	45°-90°
	Uderzenie odżywiania	3500 mm
	Uderzenie poślizgowe	600 mm
Pozostałe	Waga	9300 kg
	Wymiary ((L*W*H)	Główny sprzęt 5100*2200*2890mm
	Droga transportu	Wędkarz
Pompa błotowa	Model	BW-150
Wąska stopa	Zakres zaciskania	55.5-110 mm ((standardowy rozmiar otworu Φ154 mm)
