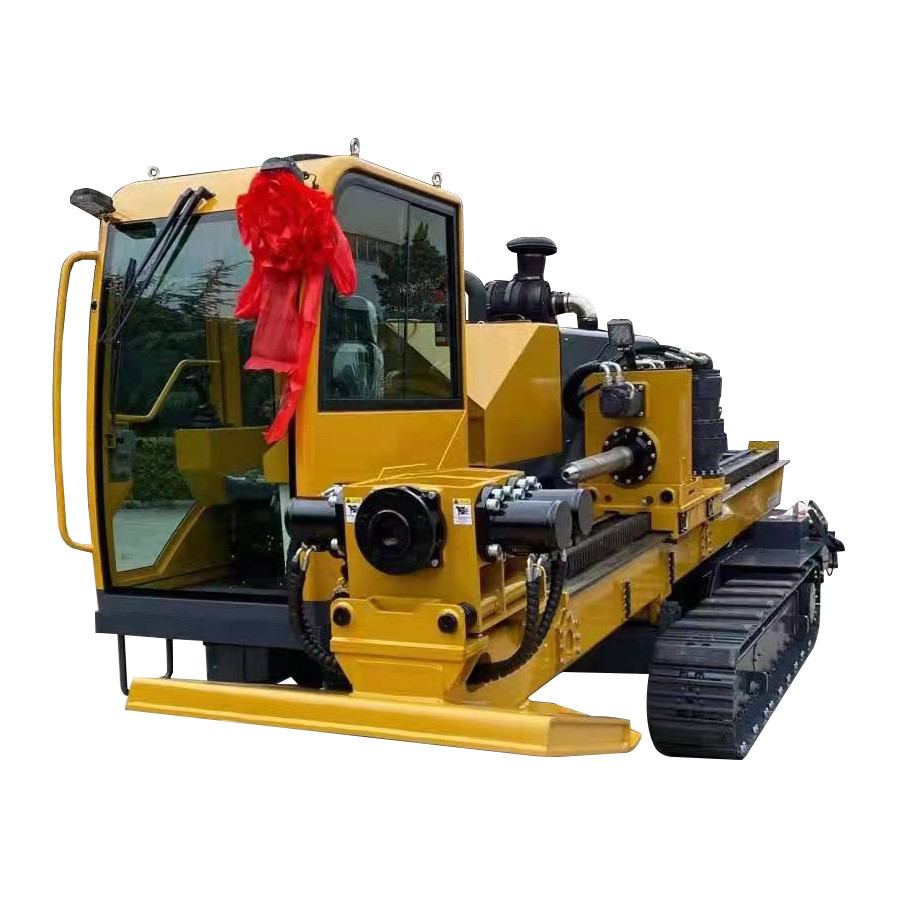

HDD-25 Horyzontalny urządzenie wiertnicze kierunkowe
Opis
HDD25 pozioma narzędzie wiertnicze jest jednoczęściowy w pełni samodzielnie załadowany projekt, przyjmuje otwartą pętlę, hydrauliczny tryb sterowania, układ hydrauliczny, układ przesyłowy, reduktor,system sterowania elektrycznego, itp. są wybierane z krajowych produktów znanych marek o wysokiej niezawodności.
Data techniczna
1. Podwozie
HDD25 przyjmuje stalowy samobieżny podwozie torów, który ma silną adaptacyjność i wysoką niezawodność.który ma stabilne osiągi i niezawodną jakość.
| Odległość osi toru |
1710 mm |
| Zewnętrzna szerokość płaszcza |
2060 mm |
| Szerokość toru |
350 mm |
| Wskaźnik |
1360 mm |
| Reduktor spacerowy |
IKY2.52.5A-2900 |
| Zmiana klasyfikacji |
30% |
| Prędkość chodzenia |
1.5 km/h |
| Waga |
10t |
2System silnika
Wybierany jest silnik turbodoładowany Cummins, który ma dużą moc i emisję spełnia trzeci etap kraju.
| Model silnika |
QSB5.9-C180-33 |
| Moc nominalna |
132 kW |
| Maksymalny moment obrotowy |
800N·m /(1500r/min) |
| Prędkość nominalna |
2200 obrotów/min |
| Spełnienie norm emisji |
Chiny III etap |
| Pojemność zbiornika paliwa |
355L |
3System hydrauliczny
Zarówno obrotowe, jak i odpychające urządzenia wykorzystują otwarty system hydrauliczny.
| System obrotowy głowicy napędowej |
Pompy obrotowe |
CBGj80 |
| Ciśnienie |
200 barów |
| Silnik |
Eaton 6K-490*2 |
| System odciągania i odpychania głowicy napędowej |
Pumpy odciągające |
CBGj80 |
| Ciśnienie |
200 barów |
| Silnik |
XM05-200*2 |
| Pojemność zbiornika oleju hydraulicznego |
450 l |
| Olej hydrauliczny |
HD46 (-15°C~40°C) |
4System elektryczny
| Napięcie układu |
DC24V |
| Ręcznik obrotowy "push-pull" |
2SK6T-3XZD2 |
| Ręcznik obrotowy |
2SK6T-3XZ |
| Przełącznik jazdy |
żaden |
5Mast bum.
Przyjmując tylny cylinder wsparcia do zmiany amplitudy, operacja regulacji kąta jest prosta, a zakres jest duży.
| kąt regulacji ramy wiertarki |
2~24° |
6Głowa mocy.
Urządzenie wiertnicze kończy działanie pchnięcia-ciągnięcia przez stojak i koło; pływające urządzenie głowicy napędowej może skutecznie chronić nici rury wiertniczej;Silnik stacjonarny realizuje wysokiej prędkości pchnięcie i odwrót.
| Maksymalna siła odpychania |
275 kN |
| Maksymalna prędkość popchnięcia-pchnięcia |
35 m/min |
| Maksymalny moment obrotowy |
8000 N·m |
| Maksymalna prędkość obrotowa |
135/68 r/min |
| Maksymalny bieg głowicy mocy |
3500 mm |
| Reduktor obrotowy |
N/A |
| Zmniejszacz siłowy (push-pull) |
Chińska marka |
7. Klampa
Urządzenie wiertnicze jest wyposażone w obracające się, samocentryzujące się urządzenie zaciskające i rozciskające, które może mocno zacisnąć pręt wiertniczy; widzenie jest dobre,i to jest również wygodne dla utrzymania i wymiany szczęki.
| Moment obrotowy kajdanki |
20000N·m |
| kąt obrotu kajdanki |
20° |
8- Taksi.
Rotacyjna kabina szczelnośromowa, z regulowanymi siedzeniami, wyposażona w klimatyzację grzewczą i chłodzącą, co znacznie zwiększa komfort pracy wiertarki.wycieraczka szyby przedniej, wysokiej klasy skórzane fotele i inne konfiguracje nadają się do obsługi.
| Szerokość kabiny |
950 mm |
| Długość kabiny |
1200 mm |
9Rury wiertnicze, narzędzia wiertnicze (nieobowiązkowe)
Można wybrać standardową rurę wiertniczą lub specjalną rurę wiertniczą z podwójnym wierzchołkiem bez wykopalisk; tylny wiertnik może być wiertnikiem fly-cutter, wiertnikiem beczkowym i wiertnikiem z płetwami.Wielkość złączy na obu końcach rury wiertniczej wynosi API NC23.
Uwaga: Maksymalna siła odpychania-ciągania i maksymalny moment obrotowy, którym może wytrzymać rurka wiertnicza, nie mogą osiągnąć maksymalnej mocy jednocześnie.prosimy obserwować maksymalny limit momentu obrotowego podczas użytkowania rury wiertniczej.
Główne parametry techniczne:
| Pozycja |
Parametry |
| Silnik |
Wytwórcy |
Cummins |
| Model |
QSB5.9-C180-33 |
| Poziom mocy |
132 kW |
| Wciąg napędowy |
Maksymalna siła przyciągania/pyłu |
270KN |
| Maksymalna prędkość przyciągania/pyłu |
35 m/min |
| Rotacja |
Moment obrotowy |
8000N.m |
| Maksymalna prędkość wrotnika |
135 r/min |
| Rury |
Średnica × długość |
φ 73*3000 |
| Maksymalny kąt nachylenia |
24 |
| Wyrób dźwigni ładowniczej |
Ciężar podnoszenia |
N/A |
| Prowadzenie pojazdów |
Styl |
Włókiennicze maszyny |
| Prędkość jazdy |
10,5 km/h |
| Waga |
10t |
| Wymiar |
L×W×H |
6.0*2,06*2,3m |
Główna konfiguracja
| Pompy obrotowe |
CBGj80 ((Domestic) |
| Pumpy tłoczące |
CBGj80 ((Domestic) |
| Silnik obrotowy |
6K490 (Eton) |
| Reduktor obrotowy |
żaden |
| Silnik nacisku |
XM05 200 |
| Reduktor ciśnienia |
G11.09HH-SRI |
| Zawór główny |
2GCJX-G25L |
| 2GCJX-G25L |
| Ręcznik obrotowy |
2SK6T-3XZ |
| Wciśnij i pociągnij uchwyt |
2SK6T-3XZD2 |
| Reduktor prędkości chodzenia |
IKY2.52.5A-2900 |
| Pozostałe maszyny |
/ |
| Wyroby ciężarowe |
/ |
| Rury hydrauliczne |
/ |
Obraz produktu
