HDD-45/96 HDD wiertarka wiertarna
Opis
HDD-45/96 Horizontal Directional Drilling Rig to kompleksowa konstrukcja wiertnicza w pełni samoładowująca się, z otwartą pętlą i wiertniczką w trybie sterowania hydraulicznego. System hydrauliczny, układ przesyłowy, reduktor, układ sterowania elektrycznym i inne główne elementy są wszystkie Chińskie produkty znanej marki, które są bardzo niezawodne.
Data techniczna
1. Podwozie
HDD-45/96 przyjmuje stalowe podwozie samojezdne, które ma silną zdolność adaptacyjną i wysoką niezawodność; wyposażone jest w chińską słynną markę reduktor chodzenia,stabilna wydajność i niezawodna jakość.
| Odległość kołowa: |
1850 mm |
| Zewnętrzna szerokość toru: |
2300 mm |
| Szerokość toru: |
450 mm |
| Wskaźnik: |
1400 mm |
| Reduktor spacerowy: |
TBM22 |
| Zmiana klasyfikacji: |
30% |
| Prędkość chodzenia: |
1.5 km/h |
| Poziom: |
16t |
2System silnika wysokoprężnego
Wykorzystuj silnik Cummins z silną mocą i emisją, spełniając trzeci etap chińskiego.
| Model silnika |
QSC8.3-C260-30 |
| Moc nominalna |
194 kW |
| Max. moment obrotowy |
1135N·m /(1 350r/min) |
| Prędkość nominalna |
2200 obrotów/min |
| Standardy emisji |
Chiny III etap |
| Pojemność zbiornika paliwa |
350 l |
3System hydrauliczny
Zarówno rotacja, jak i pchnięcie używają otwartego systemu hydraulicznego.
| System obrotowy głowicy napędowej |
| Pompa obrotowa: |
90R100 ((Sauer) |
| Ciśnienie: |
350 barów |
| silnik: |
MHP20 ((Poclain)) |
| System odciągania i odpychania głowicy napędowej |
| Pumpy odciągające |
HP1VO95LRDS ((HIGH-TECH) |
| Ciśnienie |
350 barów |
| Silnik: |
A6V107*4 ((HIGH-TECH) |
| Objętość zbiornika oleju hydraulicznego: |
400 l |
| Olej hydrauliczny: |
HD46 (-15°C/40°C) |
4System elektryczny
napięcie:C24V
Głowica obrotowa wciąg/pch: 2SK6L/98-3X01ZQ1Q2F4
Ręcznik obrotowy: 2SK6T1/98-3X01ZF1F2Z4
Przełącznik jazdy:N/A
5- Ramy wiertnicze.
Cylindry z przednim i tylnym wsparciem są używane do jednoczesnego luffing, operacja regulacji kąta jest prosta, a zakres jest duży.
kąt regulacji ramy wiertarki: 0 ̊24°
6- Głowa mocy.
Urządzenie wiertnicze realizuje akcję pchnięcia i ciągnięcia przez stojak i koło; pływanie węzła może skutecznie chronić nitkę rury wiertniczej; silnik zmienny może realizować szybkie pchnięcie i ciągnięcie.
Maksymalna siła odpychania: 960kN
Maksymalna prędkość popchnięcia-pchnięcia 32 m/min
Maksymalny moment obrotowy 25000 N·m
Maksymalna prędkość obrotowa 110/55 r/min
Maksymalny bieg głowicy mocy: 3800 mm
Reduktor obrotowy:N/A
Reduktor pch-pull: Made in China
7.Klampa
Urządzenie wiertnicze jest wyposażone w obracający się samocentrujący się zacisk i kajdankę, które mogą mocno zacisnąć rurę wiertniczą, a szczęki łatwo utrzymywać i wymieniać.
Moment obrotowy przymocowania 45000N·m
kąt obrotu kajdan 20°
8- Taksi.
Urządzenie wiertnicze posiada obracającą się kabinę przeciwhałasową, regulowane siedzenie, wyposażone w klimatyzację grzewczą i chłodzącą, co znacznie poprawia komfort pracy urządzenia wiertniczego.
Światło wewnętrzne, wycieraczki szyby, wysokiej klasy skórzane fotele i inne konfiguracje nadają się do obsługi.
Szerokość kabiny 950 mm
Długość kabiny 1200 mm
9.Rurki wiertnicze, narzędzia wiertnicze (nieobowiązkowe)
Urządzenie wiertnicze może pracować ze standardowym rurą wiertniczą do ropy naftowej lub rurą wiertniczą HDD.Przewód wiertniczy:API NC31.
Z powrotem do przodu: z powrotem do przodu, z powrotem do przodu bębnowy i z powrotem do przodu płytkowy są wszystkie dostępne.
Uwaga: Maksymalna siła odpychania i ciągnięcia oraz maksymalny moment obrotowy, na który może wytrzymać rurociąg wiertniczy, nie mogą osiągnąć maksymalnej mocy jednocześnie.proszę obserwować maksymalny limit momentu obrotowego przy użyciu rury wiertniczej
Główne parametry techniczne
| Pozycja |
Parametry |
| |
Wytwórcy |
Cummins |
| |
Model |
QSC8.3-C260-30 |
| Silnik |
Poziom mocy |
194 kW |
| |
Maksymalna siła przyciągania/pyłu |
960KN |
| Wciąg napędowy |
Maksymalna prędkość przyciągania/pyłu |
32 m/min |
| |
Moment obrotowy |
25000N.m |
| Rotacja |
Maksymalna prędkość wrotnika |
110 r/min |
| Rury |
Średnica × długość |
φ 89*3000 |
| Maksymalny kąt nachylenia |
24 |
| Wyrób dźwigni ładowniczej |
Ciężar podnoszenia |
N/A |
| Prowadzenie pojazdów |
Styl |
Włókiennicze maszyny |
| Prędkość jazdy |
10,5 km/h |
| Waga |
12t |
| Wymiar |
L×W×H |
7.5*2.3*2.6 |
| Pompy obrotowe |
90R100 ((Sauer) |
| Pumpy tłoczące |
HP1VO95LRDS ((HIGH-TECH) |
| Silnik obrotowy |
MHP20 ((Poclain)) |
| Reduktor obrotowy |
N/A |
| Silnik nacisku |
A6V107*4 ((HIGH-TECH) |
| Reduktor ciśnienia |
MN2E295C1G31.25-A107 |
| Zawór główny |
Hsp15 ((Hengli) |
| Ręcznik |
2SK6T1/98-3X01ZF1F2Z4 |
| Ręcznik |
2SK6T1/98-3X01ZF1F2Z4 |
| Reduktor prędkości chodzenia |
JT08VK |
| Pozostałe maszyny |
/ |
| Wyroby ciężarowe |
2.3t |
| Rury hydrauliczne |
manuli |

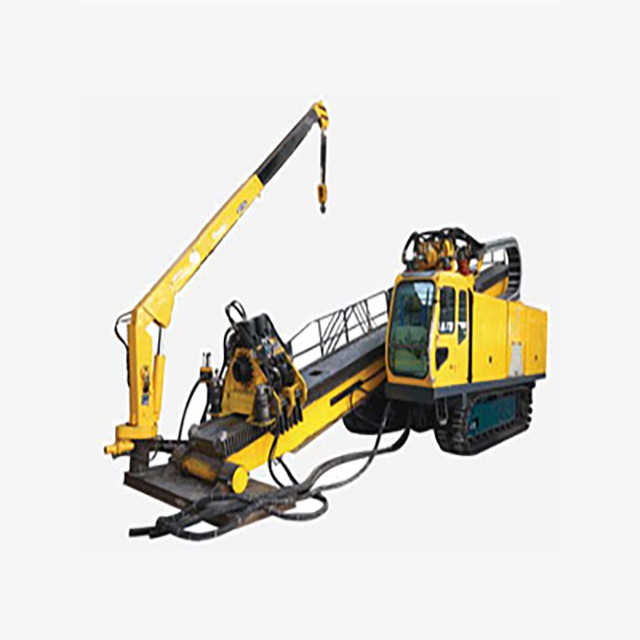

Obraz produktu
