Urządzenie do wiercenia rdzenia XY-3
Krótkie wprowadzenie:
Urządzenie wiertnicze serii XY-3 to narzędzie wiertnicze typu spindlowego o płytkiej lub średniej głębokości.Maszyna jest wykorzystywana głównie do wiercenia diamentów i jest w stanie zaspokoić potrzeby różnych żądań technologii wiercenia. Przyjmuje silnik elektryczny lub silnik wysokoprężny jako jednostkę napędową.
Właściwości:
A. Urządzenie wiertnicze jest wyposażone w zaawansowaną skrzynię biegów ciężarówki MW525, wyposażoną w 10 biegów do przodu i 2 biegów do tyłu.spełniające różnorodne wymagania różnych technik wiercenia.
B. Węzeł platformy ma hojną średnicę wewnętrzną 96 mm, napędzaną przez solidny system mechaniczny, który zapewnia znaczny moment obrotowy.Wynka jest w stanie podnieść maksymalny ładunek 3000 kg z jednej linii, zapewniając wydajne i niezawodne operacje podnoszenia.
C. Ręczniki obsługi są starannie ułożone i przymocowane do siebie w dobrze zaprojektowanym układzie, zwiększając wygodę operatorów podczas pracy maszyny.Takie układy ergonomiczne zapewniają łatwość obsługi i zwiększają ogólną wydajność.
D. Węgiel i chwyt mogą być obsługiwane niezależnie, zapewniając elastyczność i wszechstronność w operacjach wiertniczych.optymalizacja wydajności i zdolność adaptacji do różnych warunków wiercenia.
E. Węzeł wiertniczy ma dużą średnicę wewnętrzną, co umożliwia stosowanie dużych sześciokątnych prętów wiertniczych.Konstrukcja ta umożliwia wydajne wiercenie i ułatwia bezproblemową wymianę urządzeń wiertniczych, zwiększając wydajność i wszechstronność w miejscu pracy.
Użycie:
Badania i poszukiwania geologiczne ogólne, poszukiwania dróg i budynków wysokich, rodzaje otworów badawczych w konstrukcjach betonowych, tamy rzek,wiercenie otworów podgrupowych i bezpośrednie wiercenie, odwiertów cywilnych i ziemi centralnych odwiertów klimatyzacyjnych, wiertniczych w głębokościach śluzowych i średnich.
Data techniczna
| Parametry techniczne | |
| Parametr techniczny XY-3 | |
| Głębokość wiercenia | 100,250, 300, 600m |
| Odpowiednia średnica otworu końcowego | 300,200, 150, 75 mm |
| Max, otwórz dziurę. | 300 mm |
| Zakończ dziurę. | 75 mm |
| Średnica pręta wiertniczego | 60 mm |
| Kąt wiercenia | 90°~65° |
| Wymiar maszyny | 2500 x 900 x 1800 mm |
| Masa wiertarki (wraz z mocą) | 1800 kg |
| 立轴 Węzeł | |
| Prędkość spindala | Do przodu Niska prędkość 30,53,88,145,222r/min |
| Do przodu. Duża prędkość 143.250,414,684,1050 r/min | |
| Odwrót 29, 137 r/min | |
| Uderzenie węzła | 600 mm |
| Średnica wewnętrzna wrzeciona | 96 mm |
| Pojemność podnoszenia | 6000 kg |
| 卷扬机 Winch | |
| Maks.Możliwość podnoszenia pojedynczej linii | 3000 kg |
| Max.Prędkość podnoszenia w pojedynczej linii | 00,5-1,9 m/s |
| Kaliber liny drukowanej | 12.5 mm |
| Pojemność walców | 50 metrów |
| Średnica bębna | 300 mm |
| Szerokość pasów | 90 mm |
| Pompa olejowa przekładni | |
| Pompa olejowa z przekładni podwójnej | CBF-F63/25 |
| Przemieszczenie przednie, ciśnienie | 63 l/min 20Mpa |
| Za przemieszczeniem, ciśnienie | 25 l/min 20Mpa |
| 动力 Jednostka zasilania | |
| Silnik wysokoprężny | 42 kW |
| Prędkość nominalna | 2400 r/min |

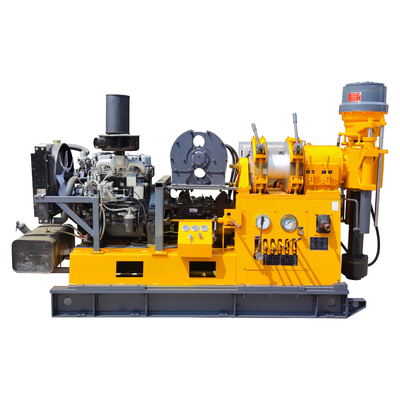

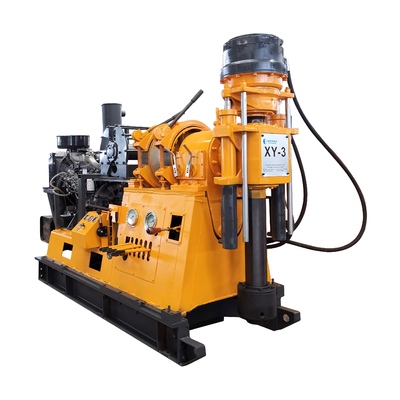

Obraz produktu
